1.1.材料與飛機相互推動，不斷發展“一代飛機、一代材料”，材料與飛機一直在相互推動下不斷發展。首先，先進 材料的應用是航空技術發展和進步的最重要推動力之一。航空材料是航空產品的技術 性能、生存能力、延長壽命和提高經濟可承受能力的基礎，屬于優先發展、重點突破 的關鍵技術。成本方面，材料是飛機制造的物質基礎，一定程度上決定了飛機機體結 構的制造成本。供應鏈方面，材料是商用飛機“供應鏈保障”上的一個重要環節?？?以說，航空材料的發展對航空技術起到強有力的支撐和保障作用；反過來，航空技術 的發展需求又極大地引領和促進航空材料的發展。民用飛機的材料發展經歷了五次跨時代的發展。由于工業水平有限，以萊特兄弟為代表的第一代飛機采用木制的梁條、翼肋、機翼包裹帆布，利用鋼索固定維持 機身的剛度，例如第一次世界大戰的絕大部分飛機。隨著工業發展及結構設計方法認 知，結構設計僅以材料靜強度試驗為準則，第二代飛機采用鋁合金、鋼材等作為主 結構。為了減輕機體重量并提升飛機性能，第三代飛機機體結構除了鋁合金、鋼材 等材料外，新增了鈦合金；而第四代飛機機體主結構采用了輕質鋁合金、鈦合金作 為主承力材料，非主承力結構上選取少量的復合材料；第五代飛機采用了更為先進 的復合材料、鈦合金及部分鋁合金。
從國外大型客機材料應用的具體情況來看，傳統的鋁合金及結構鋼在飛機上的 用量逐漸減少，而復合材料和鈦合金的占比快速提升。根據《一代材料技術，一代 大型飛機》，從波音 787 開始，50%用量的復合材料成為未來飛機的起點，繼波音 787 之后，空客 A350 改進型(A350XWB)的復合材料用量從原來的 37%提高至 52%。同時， 鈦合金用量與日俱增，一方面是因?yàn)樗跍p輕結構重量上的優勢，另一方面則是因?yàn)?鈦與碳纖維復合材料的電極電位相近，鈦合金又成為復合材料惟一的連接材料。飛機結構材料總體發展趨勢是輕質化、高強度、高模量、耐高溫、低成本。隨著航空航天產業的快速發展，對飛行器重量、性能、能源消耗等要求地不斷提高，對 材料也提出了更嚴格的要求。其中，降低重量是最首要的目標。根據《航空航天材料 發展現狀及前景》，小型民機的結構重量每減 1磅所獲得的直接經濟效益為 50 萬美元 /磅，而對戰斗機來說，這個數值是 400 萬美元/磅，商用運輸機為 800 萬美元/磅。1.2.商用飛機材料要求高，C919 選材兼具成熟性和先進性商用飛機選材猶為嚴苛?？傮w而言，客機對材質的要求比軍機對材質的要求更為苛刻，大型客機對材質的要求又比中小型客機對材質的要求高。在商用飛機發展目 標圍繞“更安全、更經濟、更舒適、更環保”開展設計，提出了“減重、減阻、減排” 的目標設計。對材料而言，也提出了“輕量化、高可靠、長壽命、高效能、綠色環保， 飛機材料需要滿足“性能優先原則”、“先進性原則”、“成熟型原則”、“經濟性原則” 和“環保性”原則五大原則。同時，綜合考慮各方面需求，大飛機的材料也要滿足適航當局、飛機設計制造商、航空公司等三方面的要求。

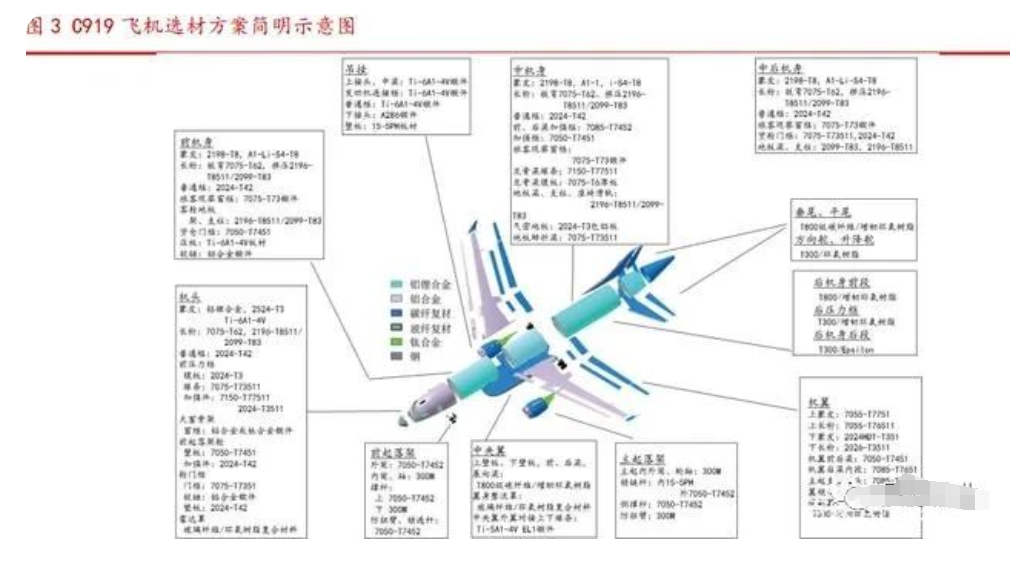

中國商飛已具備基本的選材能力，C919 選材兼具成熟性和先進性。中國商飛已 經基本建立起“在理解自己產品需求的基礎上科學評價材料可用性”的技術能力。已經基本具有工程設計中材料選用權、材料及供應商的合格鑒定權、采購過程中的選擇 權。商飛為 ARJ21 和 C919 兩款飛機共計選用金屬材料 100 種、非金屬材料 200 余種、 標準件數千規格。同時，選材中體現了成熟性和先進性的結合，以 C919 大型客機為 例，在中央翼、機翼、機身等主承力部段上使用了經 ARJ21 飛機成功驗證的鋁合金等 成熟材料，在尾翼、后機身和襟縫翼上使用了復合材料，特別是在尾翼盒段和后機身 前段上使用了國外先進的第三代中模高強碳纖維復合材料，在機身蒙皮和長桁結構中 使用了第三代鋁鋰合金。2.鋁合金
2.1.鋁合金目前占據航空材料的主導地位鋁材是民機制造最重要的關鍵材料之一，也是應用最為廣泛的材料。鋁合金是 混合型金屬，包括銅、鋅、錳等多種金屬元素。一方面，鋁合金的密度小，其密度大 約是鐵密度的三分之一，由于鋁合金中含有豐富的混合金屬元素，熔點在 60 攝氏度 左右，可塑性較強，同時也兼有銅、錳等多種金屬抗腐蝕性的特點，因此在航空領域 得到廣泛應用。C919 前機身、中機身、中后機身、機頭與機翼結構件幾乎全是用鋁材制造的， 鋁材占全機結構總重的比例為 65%。上述主要零部件是用當今高端傳統 2xxx 系與 7xxx 系鋁合金制造的，一些重要結構件則是用鋁-鋰制造的，一些次要的零部件與功能零件，如空調系統、油路管、行李架、衛生設施等則是用其他鋁合金制造的。C919 飛機是由一百多萬個零部件連接組裝而成，鋁合金零件的連接與其他零件的連接如發 動機與機翼的連接，在飛機的制造中起著非常重要的作用。C919 大飛機所使用的鋁材檔次是最高的，符合它的要求的鋁合金材料在其他航 空器上也都可以使用。按生產工藝難度與價格高低可以將 C919 使用鋁材分為如下的 幾類：1）常用傳統鋁合金材料：7075-T62、7075-T73、7075-T73511、2024-T42、 2024-T3511、2024-T3 等；2）7050-T77 型與 7055-T77 合金；3）近代發展起來的鋁鋰合金：2196、2198、2099 等。第一類材料，我國已解決了“有無問題”，但競爭力 問題尚未解決。因?yàn)椴牧系慕?jīng)濟性是飛機公司選材的重要原則之一，國產鋁材必須各 項性能指標務必全面達到或超過制造原型取證機用的進口鋁材的，以全面替代進口產 品，同時價格合理，才具備國際市場競爭力；第二類材料仍需解決供應問題；第三類 材料仍與國外有較大差距，研制一代新飛機所需要的全部新型鋁材，即使在工業發達 國家也需要六七年的時間。C919 鋁合金或即將實現 100%國產化，帶動 90000t 高端鋁材市場。根據《鋁材力 推三大“國之重器”遨游藍天》，C919 原型機出于獲取適航取證的需要，鋁材均使用 進口材料，從第二架飛機開始，國產鋁材的用量逐漸增加，2022 年 C919 的鋁材（不 包括鋁鋰合金）國產化率可望達到 100%。根據《鋁合金在中國民用航空器上的應用》， 假設未來 20 年可制造 1200 架 C919，每架的投鋁量按 75t 匡算，需采購鋁材、鑄件、 鍛件總計 90000t，每年平均 4500t/a，若鑄件按 15%計算，則鋁材及鍛件的采購量為 3825t/a。

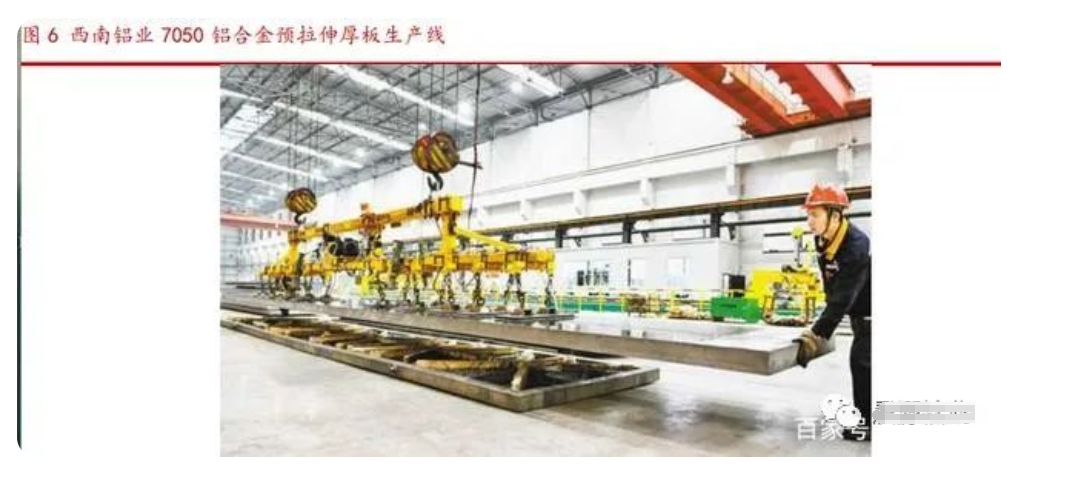

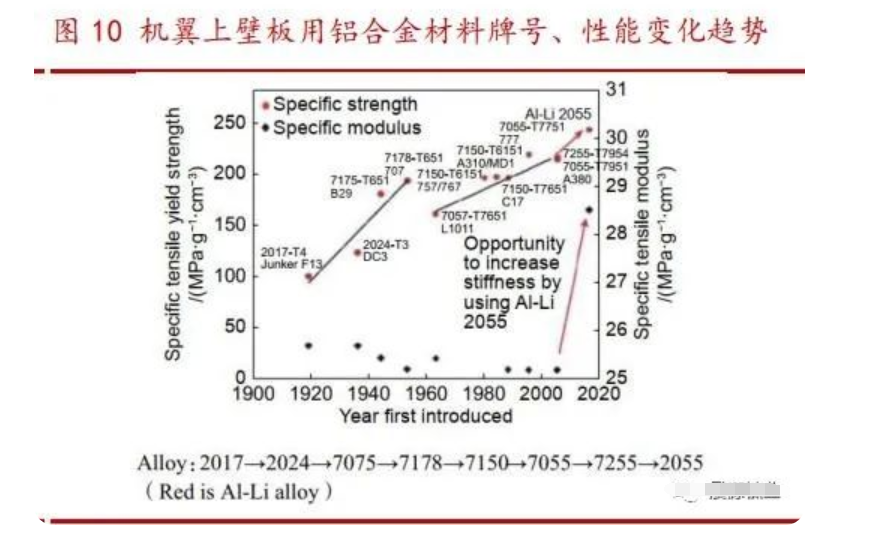

制造 C919 大飛機所需的國產鋁材，主要由中國鋁業集團有限公司提供的。例如 其下屬的西南鋁業繼為 C919 飛機提供了 30 個規格、600 余件鋁合金鍛件外，2017 年 11 月又試制成功旅客觀察窗窗框和起落架輪轂精密模鍛件。這些模鍛件具有高強度、 高韌性、抗疲勞性強與抗腐蝕性高的特點，是飛機的關鍵結構件，主要用在機翼、機 翼活動面、機身中央翼、起落架等部位。2018 年，西南鋁業 7050 鋁合金厚板通過適 航鑒定，獲得中國商飛授權，進入 C919 飛機合格產品目錄，打破國外技術壟斷。此 外，南山鋁業也已具備民機關鍵鋁材的研制能力，其板材、型材相關 5 項產品已列入 C919 飛機合格產品目錄。2.2.鋁鋰合金是航空航天最理想的結構材料2.2.1.鋁鋰合金性能優越，在航空航天領域得到良好應用鋁鋰合金性能優越，是當前最具競爭力的先進材料。降低合金質量最簡單的方 法就是向其中添加輕原子量元素，以減小合金的密度。鋰是世界上目前為止發現的最 輕金屬元素，鋰在鋁中的最大溶解度為 4.2%。前期研究發現向鋁合金基體中每添加 1% 的 Li，可降低該合金密度 3%，彈性模量上升 5%～6%。鋁鋰合金相比于常規的 2XXX 系 和 7XXX 系高強鋁合金，不僅具有低密度、高彈性模量、高比強度和高比模量的優點， 還兼具低的疲勞裂紋擴展速率、較好的高溫及低溫性能等特點，相比于復合材料，在 抗沖擊、塑性和修復性等方面也具有不可替代的優勢。鋁鋰合金是現代航空航天器材 設計中最具競爭力的材料之一。鋁鋰合金已在航空航天器材上得到廣泛應用。鋁鋰合金已經在軍用飛機、民用 客機、直升飛機和航天器上使用，主要用于機身框架、襟翼翼肋、垂直安定面、整流 罩、進氣道唇口、艙門、燃油箱等。在新型飛機設計制造中，輕質和減重在航空領域 常?！翱丝擞?jì)較”，采用鋁鋰合金可使飛機鋁合金零部件的質量減輕 14%～30%，減重 的效果就是每架飛機每年的飛行費用會下降 2.2%以上，所以鋁鋰合金被認為是航空 航天最理想的結構材料。
未來 CR929 對國產碳纖維需求量將跨越式增長。根據《復合材料在大飛機主承力 結構上的應用與發展趨勢》，CR929 遠程雙通道寬體客機計劃在機翼及機身結構上大 面積使用復合材料，預計使用比例超過 50%。2018 年底，CR929 寬體客機復合材料前 機身攻關全尺寸筒段順利總裝下線，該全尺寸筒段長約 15m，直徑約 6m，環向壁板分 為 4 塊，由縱縫拼接而成，最大框弧長約 6m。該筒段的研制突破了壁板 AFP 工藝、全 尺寸級長桁制造和裝配等技術難題，是國內首次采用全復合材料設計理念開展的寬體 客機機身大部段研制工作。預計未來 C919 批量交付和 CR929 研制加快將為碳纖維在 民用航空領域的應用提供更大的發展機遇。
